[案例研究]：打印薄壁和非流形模型-来自3D打印实验室的飞机

这是一个由3D打印实验室. 该网站是众所周知的三维打印钢筋混凝土飞机设计。

为了使飞机部件尽可能轻，飞机部件被设计成具有单面壁和非常薄的内肋，以支撑大部分中空的机翼结构。采用曲面造型的方法进行了设计，并在simple3d切片机上进行了三维打印测试。

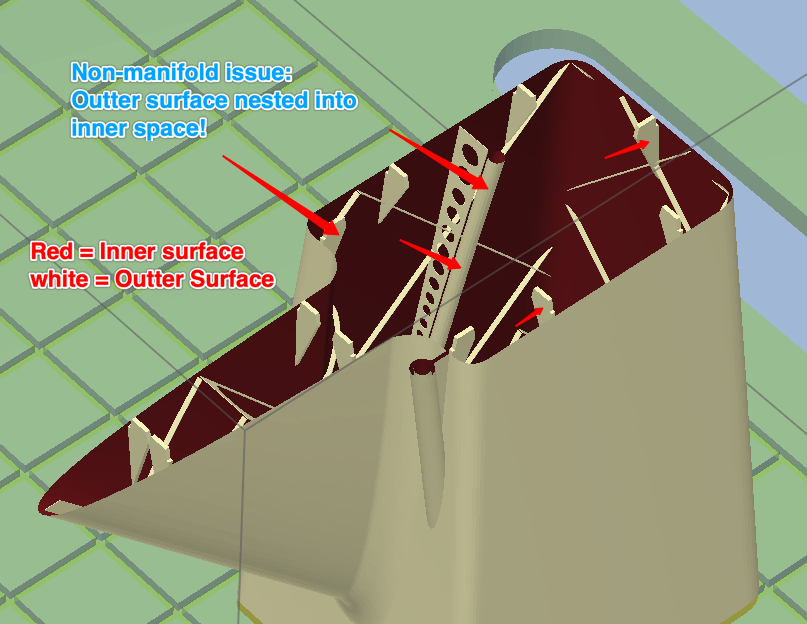

然而，一些来自3D打印实验室的STL文件是“非流形”的，在这种情况下，表面方向没有正确分配。这是由于设计师试图使用外表面作为一个单壁结构，以包装成一个复杂的其他结构（肋骨）。

默认情况下，3D打印实验室模型将在Simplific3D中正常打印，但在UP Studio 3中不会，因为非流形曲面的处理方式不同。

当在UP Studio 3中使用正常设置打印时，内加强筋不会很好地与墙融合，因为墙的方向将偏移到基于法线方向的方向，因此在加强筋和外墙之间留下间隙。我们需要做的是反转法线的方向，换句话说，将肋骨的外表面转化为内表面。

这里我提供了一个技巧，可以在UP Studio 3中快速翻转法线：

步骤1：选择目标并在X轴上镜像模型。

第二步：点击“撤消”按钮。

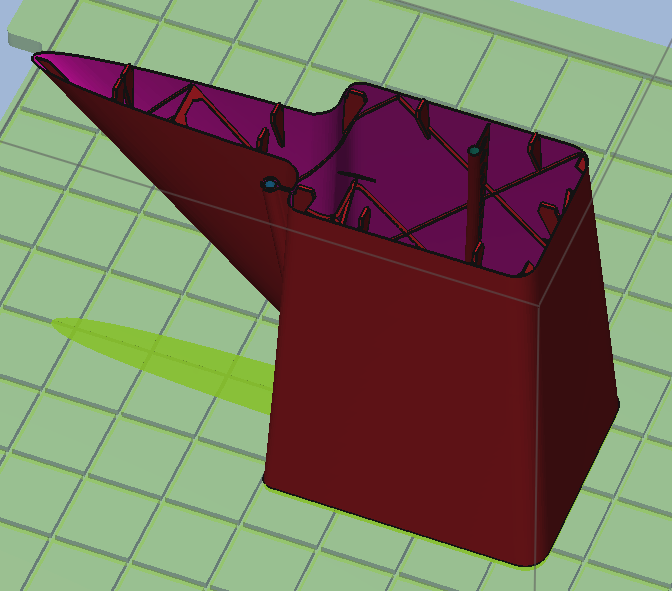

撤消镜像时，模型将翻转其所有曲面法线，如下所示：

现在我们得到一个模型，它的表面方向和以前完全相反。

步骤3：选择外墙并翻转法线。

我们想要的是一个外表面朝外，内表面朝内的模型。现在模型的内表面向内，但是外面的表面也面向向内的. 要反转墙的方向，首先在输入字段中输入命令“surface”。

软件现在进入“曲面”模式，它将显示曲面的边界，我们现在可以通过单击它来选择模型的曲面。

单击外表面并输入命令“反转”以反转外表面的法线。

现在，随着曲面方向得到校正，我们可以使用“Shell”模式（打印设置=>特殊=>填充模式=>Shell）对模型进行切片以打印它。

如果你想让肋骨与墙壁更紧密地融合，可以加一点负容忍（在打印设置中=》特殊选项卡）使它们重叠更多。

*您可能想知道为什么撤消镜像与曲面方向有关？实际上这是软件中的一个bug，但是我们发现在这种情况下翻转法线是很方便的。可能这个bug会在将来的版本中演变成一个新的特性！谢谢你的阅读。
